Обзор возможностей ADISRA SmartView
ADISRA SmartView 4.0 — это простая в использовании, но мощная SCADA-система, предназначенная для разработки продвинутых и интерактивных приложений для управления и сбора данных от технологических процессов и оборудования, визуализации этих данных на мониторе ПК, а также на планшетах или мобильных телефонах с HTML5-совместимыми браузерами.
С помощью вкладок, расположенных ниже, Вы сможете сделать первые шаги в установке и настройке ADISRA SmartView и ознакомиться с основами разработки Вашего первого приложения. Затем, когда вы будете готовы к более серьезным испытаниям, загрузите и изучите расширенное руководство по началу работы в формате PDF. Это ваше руководство, которое покажет вам, что скрывается под капотом ADISRA SmartView.
Системные Требования
Чтобы установить ADISRA SmartView, мы рекомендуем, чтобы ваша система соответствовала следующим требованиям, чтобы оптимизировать ее производительность.
Минимальные требования к оборудованию
- Процессор: 1,44 ГГц
- Оперативная память: 4 ГБ
- Дисковое пространство (мин.):
- 32 бит, 8,0 ГБ
- 64 бит, 8,0 ГБ
Рекомендуемая конфигурация оборудования:
- Процессор: 1,7 ГГц
- Оперативная память: 6 ГБ
- Дисковое пространство:
- 32 бит, 20 ГБ
- 64 бит, 20 ГБ
Требования к программному обеспечению
- Windows 10
- Windows 8.1
- Windows 7 с пакетом обновления 1 (SP1)
- Windows Server 2019
- Windows Server 2016
- Windows Server 2012 R2
- Windows Server 2012 (64-разрядная версия)
- .NET Framework 4.8
- Основные компоненты OPC
Программа установки ADISRA SmartView проверит, что ПК, на котором она устанавливается, имеет все необходимые для работы компоненты. Если какие-либо из них необходимо установить (кроме операционных систем Windows), установщик скачает и установит их автоматически.
ПРИМЕЧАНИЕ. Программа установки сможет лишь проверять наличие на Вашем ПК компонента .NET Framework 3.5 + Service Pack 1, однако, при его отсутствии, не установит его автоматически. Пользователю необходимо будет самостоятельно установить (или обновить до нужной версии) этот компонент. Если все необходимые компоненты установлены правильно, то следующим шагом программа установки перейдет к установке собственно ADISRA SmartView.
Загрузка
Для загрузки ADISRA SmartView выполните следующие шаги
- Откройте в браузере страницу adisra.ru
- Кликните по ссылке СКАЧАТЬ ADISRA SmartView
- После того, как закончится загрузка, распакуйте содержимое ZIP файла
Выберите файл, щелкните правой кнопкой мыши и выберите «извлечь файлы». Выберите место, куда вы хотите извлечь файлы программного обеспечения.
Установка
-

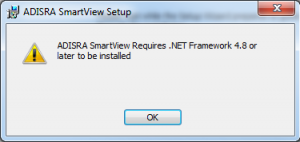

- Для успешной установки на Вашем ПК необходимо наличие .Net Framework 4.8. Если вы попытаетесь установить ADISRA SmartView на ПК, на котором не установлен Microsoft .NET Framework 4.8, вы получите следующее сообщение об ошибке:
Для установки .NET Framework 4.8 Runtime необходимо перейти на веб-сайт Microsoft:
https://dotnet.microsoft.com/download/dotnet-framework/net48
После того, как вы загрузили установочный файл .NET под названием «ndp48-web.exe», дважды щелкните файл, чтобы завершить установку. Вам будет предложено перезагрузить компьютер.

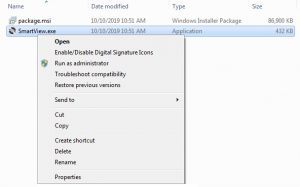

- После загрузки и извлечения ADISRA SmartView из ZIP-файла, как описано в разделе «Загрузка», перейдите в папку и дважды щелкните папку «en-us», чтобы открыть ее. Вы должны запустить файл Setup.exe от имени администратора, щелкнув правой кнопкой мыши «SmartView.exe» и выбрав «Запуск от имени администратора» в раскрывающемся меню.
- Если это первая установка ADISRA SmartView, откроется новое окно, информирующее вас о том, что некоторые компоненты будут установлены. Щелкните Установить. Для установки компонента примите условия в соглашении об установке и следуйте инструкциям по установке на каждом экране.

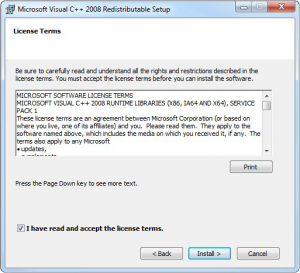

Для каждого компонента, который необходимо установить, будет окно сообщения с лицензией и условиями соглашения. Для завершения установки вам необходимо принять все условия соглашений. Установите все соответствующие флажки и продолжайте.

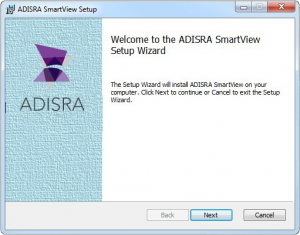

- После установки компонентов начнется установка программы ADISRA SmartView. Нажмите «Далее», затем нажмите «Принять условия установки» и следуйте инструкциям по установке.

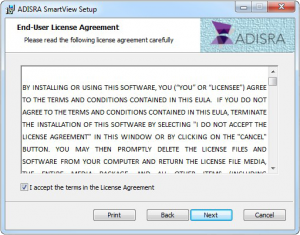

Прочитав все лицензионное соглашение, установите флажок «Я принимаю условия лицензионного соглашения» и нажмите «Далее».

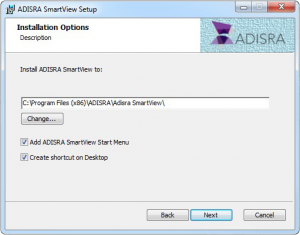

- При появлении запроса вы должны решить, где установить ADISRA SmartView. Местоположение по умолчанию находится в папке Program Files. Если вы нажмете «Далее», он будет установлен в папку по умолчанию «c:\Program Files (x86)\ADISRA\Adisra SmartView». Чтобы установить в другом месте, нажмите кнопку «Изменить» и выберите желаемое местоположение.

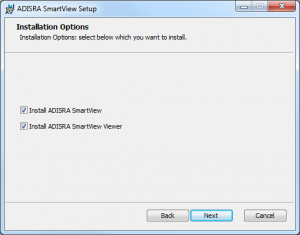

- При появлении запроса вы можете выбрать установку на свой компьютер только ADISRA SmartView или Viewer, либо их обоих. По умолчанию оба будут установлены на вашем компьютере. Чтобы отказаться от установки любого из них, отмените выбор этого параметра и нажмите «Далее».

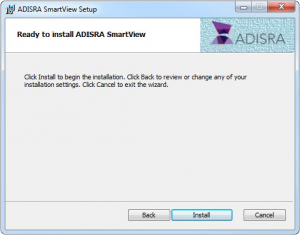

- Щелкните Установить, чтобы начать установку ADISRA SmartView.
После завершения установки нажмите Готово и просто закройте окно инсталлятора.
Регистрация Лицензии
Перед началом использования программного обеспечения Вы должны зарегистрировать лицензию на свою копию ADISRA SmartView.
- После установки ADISRA SmartView есть два способа регистрации лицензии:
1.1. Откройте пункт меню «Help» и выберите пункт меню «Register», как на изображении ниже:
1.2. Или запустите утилиту регистрации с помощью меню Windows: Start > All Programs > SmartView > Register License.

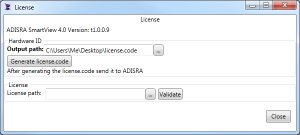

- После этого Вы увидите следующее диалоговое окно:
- Нажмите кнопку “Generate license.code” для того, чтобы создать текстовый файл, в который войдет уникальная информацию о Вашем ПК («Hardware ID»). Месть расположения этого файла можно изменить в поле “Output Path”
(Примечание: Изменить расположение файла можно также нажав кнопку (…) справа от поля «Output Path»)
- Вложите полученный файл “SmartView.code” в электронное письмо и отправьте его по адресу info@adisra.ru.
- Поставщик ответит Вам файлом с лицензионным ключом, который будет в точности соответствовать Вашему Hadrware ID и заказанной лицензии. Сохраните этот файл на Вашем ПК и запомните его месторасположение (путь к файлу).
- После этого ещё раз запустите утилиту лицензирования и введите путь к сохраненному Вам файлу в текстовом поле «License Path», или выберите путь к этому файлу, нажав кнопку (…) справа от поля «License Path». После этого нажмите кнопку «Validate».
- Вам будет предложено подтвердить операцию, как только программа примет ваш лицензионный ключ.
- После этого Ваш ПК полностью готов к использованию ADISRA SmartView.
- Закройте окно «Register License» и запустите ADISRA SmartView.
Запуск ADISRA SmartView
После получения надлежащей лицензии на ADISRA SmartView запустите программное обеспечение одним из следующих способов:
- Основное меню Windows : Start > All Programs > ADISRA SmartView > ADISRA SmartView
или
- Двойной клик на иконке «ADISRA SmartView», которая была создана на рабочем столе ПК в процессе установки.
Примечание. Если ADISRA SmartView открывается впервые, инженерная среда будет пустой (как показано ниже). В противном случае она откроется с загруженным в нее последним использованным проектом.
После запуска ADISRA SmartView вы можете создать новый проект или открыть существующий проект.
Ознакомьтесь со средой разработки
Среда разработки ADISRA SmartView — это удобный и интуитивно понятный ленточный интерфейс Windows® с множеством функций. Вы можете настроить этот интерфейс максимально удобным Вам образом и сразу же начать работу над проектом.

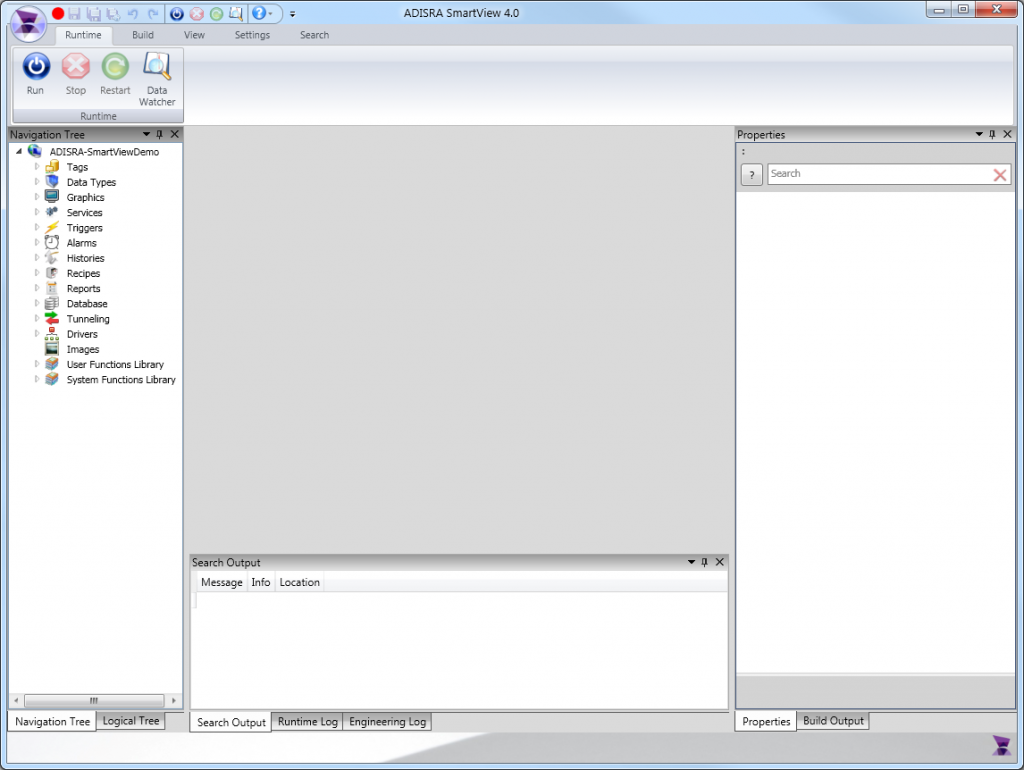

На изображении выше представлена компоновка стандартной среды разработки ADISRA SmartView. В следующих разделах Руководства по началу работы мы будем ссылаться на различные области макета инженерной среды, такие как:
- Основное меню
- Панель навигации
- Панель логики
- Лента
- Панель быстрого доступа
- Панель поиска выходов
- Панель журнала ошибок и сообщений
- Панель свойств
- Панель журнала среды исполнения
- Панель выхода построителя проекта
Примечание. Для получения подробной информации о вышеуказанных разделах воспользуйтесь встроенной подсистемой помощи (Help) среды ADISRA SmartView или расширенным руководством по началу работы в формате pdf по ссылке ниже.
Создание нового проекта
Теперь настало время поближе познакомиться со средой разработки и создать новый проект.
- Откройте основное меню в верхнем левом углу окна.
- Выберите пункт «New» или нажмите на клавиатуре комбинацию клавиш CTRL + N.

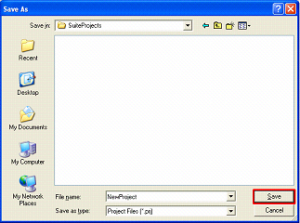

- Откроется новое окно “Save As”. Выберите расположение (папку) и имя для нового проекта. По умолчанию будет создано файл проекта с расширением .prj.
Примечание. Имена проектов не могут содержать специальные символы или пробелы.

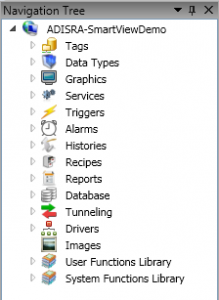

- Чтобы начать свой новый проект, ознакомьтесь с планировкой рабочего пространства. ADISRA SmartView отображает структуру проекта в дереве навигации, как показано ниже..
Как видно на изображении дерева навигации, некоторые компоненты создаются автоматически, например, теги (Tags), службы (Services), тревоги (Alarms), графика (Graphics), библиотеки системных функций (System Function Library) и другие. Изображение выше представляет собой базовую структуру дерева навигации для любого проекта.
Вы можете использовать эти документы или можете создавать новые документы и настраивать их.
Добавление документов и файлов в проект
Все компоненты в дереве навигации определяются как документы в ADISRA SmartView, например, теги, типы данных, графика, службы, триггеры, аварийные сигналы, истории, рецепты и отчеты. Дерево навигации представляет собой папки и файлы, созданные для каждого проекта на вашем жестком диске. Вы можете добавлять и настраивать документы в любой компонент ADISRA SmartView.Создание нового документа
Для того, чтобы создать новый документ в дереве проекта кликните правой кнопкой мыши на разделе (папке) дерева проекта и выберите пункт «создать новый документ» («New Document»).
В рабочей области откроется пустая вкладка, где вы затем создадите новые файлы для этого компонента (теги, рецепты, отчеты, графику и т. д.).
Добавление нового файла
Чтобы вставить новый файл в документ, откройте документ, в который вы хотите добавить новые теги. Когда вы открываете документ в среде разработки, лента обновляется и отображает новую вкладку с меткой для этого компонента (см. Пример ленты «Теги» на изображении ниже). Доступные кнопки на ленте изменятся в зависимости от вкладки, которую вы открыли.
Чтобы создать новый файл для этого раздела проекта, нажмите кнопку «+». Вы можете настроить файлы, которые вы создаете, используя окно «Свойства»..
Сохранение документа
При вставке новых компонентов целесообразно сохранить изменения, внесенные в документ. Есть несколько способов сохранить документ:- Открыть главное меню («Main Menu») и выбрать пункт “Save”
- С помощью панели быстрого доступа, кликнув на иконку «Save» в виде диска
- Нажав на клавиатуре комбинацию клавиш «CTRL + S» в любом открытом проекте
Настройки проекта
С помощью раздела «Setting» в ленте Вы можете настраивать такие параметры как формат Даты и Времени (Date and Time format), настройки безопасности («Security»), параметры экранных форм («Graphics»), настройки событий («Events»), общие настройки («General»), браузера проектов («Viewer») и Web-визуализации («Web»), настройки тегов («Tags»), параметры скриптов («Script References») и другие параметры.
Для получения детальной информации по каждой из вышеуказанных функций воспользуйтесь встроенной подсистемой помощи («Help») среды ADISRA SmartView.
ADISRA SmartView становится особенно мощным инструментом разработки в руках инженеров, владеющих языком программирования C#. Если вы новичок, желающий погрузиться в ADISRA SmartView, но не обладаете глубокими знаниями в C#, мы рекомендуем вам посмотреть учебник по C# и изучить хотя бы основы этого языка.
Загрузить: Справочник по программированию на языке C# в среде ADISRA SmartView на русском языке в формате PDF.
В Интернете доступно множество бесплатных ресурсов для начинающих C#. Очень рекомендуем ими воспользоваться.
Скачать руководство по ускоренному ознакомлению с ADISRA SmartView (Getting Started Guide) на русском языке
Чтобы начать работу с ADISRA SmartView и разработать свой первый проект, загрузите PDF-файл, щелкнув здесь
